WDGRQ高壓固態軟啟動器

產品概述 WDGRQ系列高壓固態軟起動器是由多個晶閘管串并聯而成，通過控制晶閘管的觸發角來控制輸出電壓的大小，可以滿足電機起動過程中不同電壓和電流要求。在電機起動過程中，WDGRQ系列高壓固態軟起動器按照預先設定的起動曲線，增加電機的端電壓，使電機平滑加速，從而減少電機起動對電網、電機和相連設備的電氣和機械沖擊。當電機起動達到額定轉速后，旁路真空接觸器或斷路器接通，電機起動完成。電機運行過程中，軟起動裝置繼續監控電機，實時測量電機電流、電壓，并提供各種故障保護。

+

產品詳情

WDGRQ系列高壓固態軟起動器

產品概述

WDGRQ系列高壓固態軟起動器是由多個晶閘管串并聯而成，通過控制晶閘管的觸發角來控制輸出電壓的大小，可以滿足電機起動過程中不同電壓和電流要求。在電機起動過程中，WDGRQ系列高壓固態軟起動器按照預先設定的起動曲線，增加電機的端電壓，使電機平滑加速，從而減少電機起動對電網、電機和相連設備的電氣和機械沖擊。當電機起動達到額定轉速后，旁路真空接觸器或斷路器接通，電機起動完成。電機運行過程中，軟起動裝置繼續監控電機，實時測量電機電流、電壓，并提供各種故障保護。

WDGRQ適用于3kV～10kV高壓交流異步或同步電機的軟起動，廣泛應有于鋼鐵、化工、冶金、建材、礦山、水利、市政等行業。

性能特點

適用電壓及功率范圍廣，可以與3kV～10kV/20000kW以為的電機配套使用；

具備軟起動和軟停車功能，全面保證系統的安全起停；

配備觸摸屏及LED顯示器，起動方式、起動時間等參數設置方便快捷；

支持PROFIBUS或MODBUS協議通過接口RS485實現；

體積小、智能化程度高。

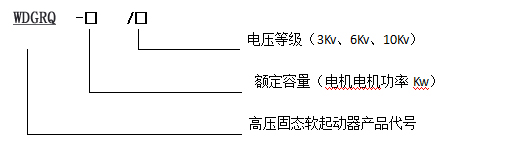

產品型號

使用環境

環境溫度：-10℃ ～ 40℃；

相對濕度：＜85%，不凝露；

海拔高度：＜2000m，2000m以上須特殊設計；

安裝地點：垂直傾斜度不超過5°，無劇烈震動，無腐蝕金屬和破壞絕緣的氣體與塵埃。

執行標準

GB/T 11022-2011 高壓開關設備和控制設備的共用技術標準

GB/T3859.1-1993 《半導體變流器基本要求的規定》

GB/T3859.2-1993 《半導體變流器應用導則》

GB/T13422-1992 《半導體電力變流器電氣試驗方法》

技術規格

型號	電壓等級（kV）	適配最大功率（kW）	柜體尺寸（WDH）（mm）
WDGRQ-400/3	3	400	100015002300
WDGRQ-600/3	3	600	100015002300
WDGRQ-800/3	3	800	100015002300
WDGRQ-1000/3	3	1000	125015002300
WDGRQ-1500/3	3	1500	125015002300
WDGRQ-600/6	6	600	100015002300
WDGRQ-1000/6	6	1000	100015002300
WDGRQ-2000/6	6	2000	100015002300
WDGRQ-2500/6	6	2500	125015002300
WDGRQ-3000/6	6	3000	125015002300
WDGRQ-600/10	10	600	100015002300
WDGRQ-1000/10	10	1000	100015002300
WDGRQ-2000/10	10	2000	100015002300
WDGRQ-3000/10	10	3000	125015002300
WDGRQ-4000/10	10	4000	125015002300
WDGRQ-5000/10	10	5000	125015002300
