一、項目概況

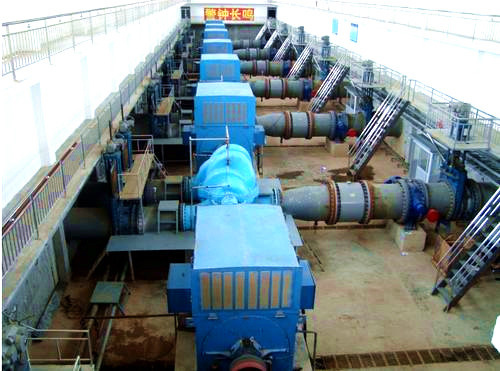

??該工程位于貴州黔西南州，工程任務是以城鄉供水為主，結合灌溉，兼顧發電等綜合利用。由水源工程和供水灌溉工程組成。水源工程包含碾壓混凝土雙曲拱壩、壩身泄洪系統、引水發電系統。供水灌溉工程包含城鄉供水工程及灌溉工程。城鄉供水及灌溉工程設計引用流量為5.51m3/s，干線梯級泵站總功率為40.96MW，從水庫提水經一、二、三級三座泵站輸送至高位水池，設計水位為1365m。三座泵站水泵臺數均為4臺(3用1備)，單泵設計流量為1.84 m³/s。

??二、使用固態軟起動器數量及規格

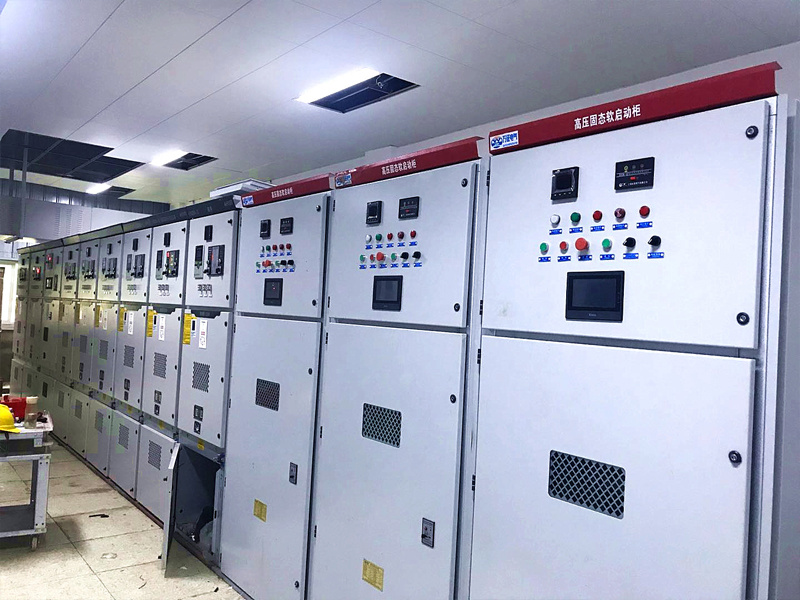

??本工程使用WDGRQ系列高壓固態軟起動器共12套,具體如下：

??(1)4套WDGRQ-4000/10，用于起動一級泵站10kV、3800kW水泵同步電動機;

??(2)4套WDGRQ-2500/10，用于起動二級泵站10kV、2240kW水泵同步電動機;

??(3)4套WDGRQ-2000/10,用于起動三級泵站10kV、1600kW水泵同步電動機。

??三、設備使用地環境因素

??1、氣候條件

??(1)氣溫

??多年平均氣溫 16.3 ℃

??極端最高氣溫 40.0 ℃

??極端最低氣溫 -4.7 ℃

??(2)相對濕度

??多年平均相對濕度 90%

??(3)海拔 1100米

??2、電源情況

??(1)10kV 母線主要參數：

??額定電壓 10kV

??電壓正常變化范圍 10kV(-10%～+10%)

??頻率 50Hz±2%

??(2)交流輔助電源 380/220V

??額定頻率 50Hz

??電壓波動范圍 80%～115%

??頻率波動范圍 99%～101%

??四、WDGRQ高壓固態軟起動器詳細情況

??1、WDGRQ高壓固態軟起動器構成

??(1)功率單元，包括可控硅組件等;

??(2)控制及保護設備，包括控制器及微機綜保;

??(3)柜體及配電設備。

??五、WDGRQ高壓固態軟起動器型式及功能本工程采用可控硅相控調壓的WDGRQ系列高壓固態軟起動器，高壓固態軟起動器分主回路、控制回路，主回路中軟起部分采用可控硅相控調壓軟起動，并采用高壓真空接觸器進行旁路運行。

??高壓固態軟起動器采用計算機控制技術和電力電子技術相結合的先進控制技術，主回路的開關元件采用高壓大功率晶閘管，通過改變晶閘管的導通角來控制電動機電壓的平穩升降和無觸點通斷，實現電動機的平穩起動。

??高壓固態軟起動器能適應所驅動的同步電動機及其勵磁系統，保證同步電動機長期穩定運行。

??控制主回路采用軟起、直起相結合的控制方案，當高壓固態軟起動器故障時，電機可直接起動。

??串聯晶閘管設有可靠的靜態、動態均壓保護措施。

??采用多位數字信號處理器DSP執行核心控制。采用信號多級處理及隔離技術，系統具有很強的抗干擾能力。

??采用高抗干擾的數字式觸發器與光纖隔離技術，晶閘管的觸發檢測與低壓控制回路之間進行有效控制。低壓控制信號與高壓功率器件采用光纖通訊，保證高、低壓艙完全電氣隔離。選用光纖的數量合理、布置安全可靠、走線合理。控制系統能準確的采集高壓主回路的同步信號和電流信號，有效的實現閉環控制。

??高壓固態軟起動器具有完善的起停特性，電壓斜坡控制、電流斜坡控制、限流起動、恒壓控制、脈沖突跳起動、泵控制曲線、全壓起動、軟停車等。起動方式具有現場按鈕起動、上位機遙控起動、鍵盤按鍵起動等。

??停車方式：軟停車、自由停車。

??高壓固態軟起動器具有雙調節特性，即高壓固態軟起動器可用不同的起動參數起動電機。

??高壓固態軟起動器能驅動電動機-水泵組，起動從 0 到1000r/min平穩的、無沖擊的、起動電流可以控制的完成機組平滑起動過程。

??高壓固態軟起動器能滿足電動機-水泵組各種運行工況的需求，包括定速帶載運行、正常停機以及緊急停機等。

??高壓固態軟起動器具有電源中斷停機保護，以及10kV電源中斷10s內恢復供電自動起動電動機功能，該功能設置投入、退出切換開關，并可現場設定時間，運行人員根據泵站運行情況選擇。

??高壓固態軟起動器柜門上具有緊急停車按鈕。

??高壓固態軟起動器采用一體化柜體設計，其中包括控制系統、功率單元;對于整套裝置，用戶只需連接高壓輸入、高壓輸出、低壓控制電源和控制信號線即可。

??高壓固態軟起動器具有RS485通訊功能和繼電器輸出接口。

??具備現地控制和通過無源開關量信號進行遠程控制的功能。

??高壓固態軟起動器的每個控制和輔助回路均設單獨的微型斷路器保護。

??高壓固態軟起動器自帶對環境溫度的監控裝置，當環境溫度超過高壓固態軟起動器允許的運行環境溫度時，高壓固態軟起動器輸出報警信號，報警信號既能現地顯示，也能上送泵站計算機監控系統。

??起動裝置嚴格按照國家標準進行出廠檢測和嚴格的接地保護措施，電動機起動結束后，起動裝置切除，裝置處于待機狀態，為下次起動做好充分準備。

??為了避免調試高壓電機過程中一些人為的誤操作所造成的意外事故，影響正常的生產計劃，高壓高壓固態軟起動器可以先帶低壓400V電機進行預調試，包括觸發試驗和模擬試驗，可實現全功能模擬調試。高壓固態軟起動器及其輔助設備本體及支座設計能滿足當地地震烈度所必須的強度要求，并保證結構上的完整性。

??六、WDGRQ高壓固態軟起動器現場調試參數

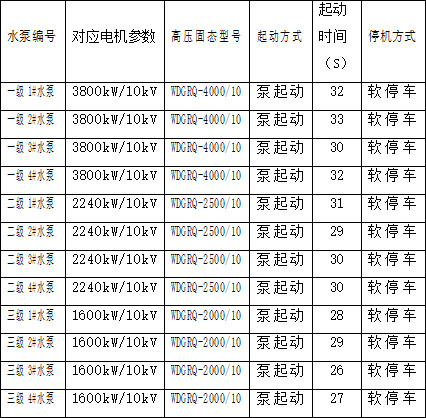

??各泵站4臺高壓固態軟起動器均一次起動成功，其特有的泵起動和軟停車功能消除了水泵的水錘效應而深受用戶的好評，現場起動參數見下表。
